Световые тунели FAKRO

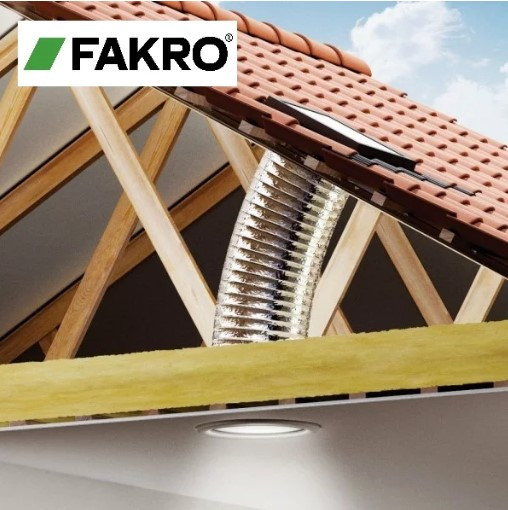

Конструкция светового туннеля Fakro SLT устанавливается в крышу, так же как и мансардное окно Fakro. Туннель дневного света устроен следующим образом: через купол, встроенный в крышу, дневной свет попадает в светоотражающую мягкую гофрированную трубу, которая заканчивается на другом конце рассеивателем света и потолочным плафоном. Благодаря наличию рассеивателя в плафоне помещение равномерно освещается дневным светом. Световой туннель состоит из следующих элементов: купола, уплотняющего воротника, светоотражающей трубы (длиной 2,1 м), призматического прозрачного рассеивателя и декоративной рамки. Применение гибкой светоотражающей трубы позволяет легко обходить потенциальные препятствия. Максимально допустимая длина светоотражающей трубы в диаметре 350 мм составляет 400 см, а при диаметре 550 мм-600 см (более 500 см нужно использовать подтягиватели) .В потолок монтируется плафон диаметром 35 см.

Купольний световой тунель с гибкой светоотбивающей трубой SFD

SFD-_с гибкой  светоотбивающей трубой.
SFD-_/L с гибкой светоотбивающей трубой и с более широкими элементами для  дополнительного природного освещения помещения непосредственно под местом монтажа светового туннеля.

Монтаж туннелей дневного света FAKRO

Первым этапом монтажа туннелей дневного света является подготовка и расчёты. Для того чтобы расчитать площадь участка, который необходимо остеклить, можно воспользоваться формулой: 10 м² пола должен освещать один туннель.

Вторым этапом необходимо подготовить проём. Пометить места расположения световых туннелей на гидроизоляционной плёнке. Гидроизоляцию необходимо разрезать крест-накрест, учитывая на хлёсты по 10-25 сантиметров. Выворачивая их наружу, прикручивайте к раме или на обрешетку. Также наложите гидроизоляционный ворот.

Третий этап состоит в установке. В проём на крыше монтируется верхняя часть светового туннеля, в то же время в помещении монтируется нижняя часть, и соединяются они алюминиевой трубой, которую закрепляют фиксаторами.

Четвёртый этап состоит в установке уплотнительного воротника. Его необходимо установить по периметру туннеля; с одной стороны он прикрепляется степлером, с другой стороны короба – заводится под обрешетку.

Пятый этап последний и заключается в установке и креплении оклада. Устанавливается оклад в такой последовательности: сначала нижний гофрированный ворот, потом боковые элементы, далее верхняя часть оклада. Завершающий этап - установка накладок. Монтировать оклад нужно исключительно по инструкции.
