EUV/B оклад для карнизного окна

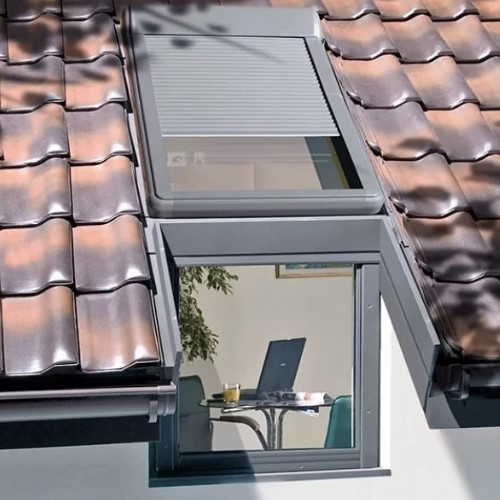

Оклад EU_/B предназначен исключительно для серии карнизных окон B_L. Воротник обеспечивает сочетание кровельного окна любой конструкции, монтируемой в плоскость крыши, с карнизным окном, установленным в вертикальную стену.

Доступны три типа этого оклада для монтажа кровельного окна на три разных глубины в конструкцию крыши: N (+ 3 см), V (0) и J (– 3 см) – по индивидуальному заказу. Стандартная глубина монтажа мансардного окна с применением воротника – V – версия EUV/B.

Оклад EUV/B является универсальным и позволяет монтировать мансардное окно в большинство кровельных покрытий (S, Z,H), вместо этого оклад EUV-L/B служит для монтажа окна в покрытиях с черепицы (2 слоя по 5 мм).

Оклад EU_/B стандартно приспособлен для монтажа одного карнизного окна. Изготовляется также и в модульной версии для совмещения окон в горизонтальную группу.

Карнизный оклад выбирается на основе размеров мансардного окна.

Диапазон монтажа:

15° – 55° для глубины монтажа V, N
30° – 55° для глубины монтажа J.

Строение оклада

Оклад для карнизного соединения EUV/B состоит из уплотняющего оклада для кровельного окна, из элементов, сочетающих кровельное окно с горизонтальным окном и из боковых элементов для отвода воды длиной 120 см.

Элементы оклада:

1 — оклад для кровельного окна (без нижнего элемента);
2 — элемент, объединяющий два окна;
3 — уплотняющая накладка из алюминия;
4 — боковые элементы для отвода воды;
5 — элементы, маскирующие срез кровли;
6 — маскирующий профиль;
7 — утепляющий пояс из овечьей шерсти.
