Световые тунели FAKRO

Конструкция светового туннеля Fakro SLT устанавливается в крышу, равно как и мансардное окно Fakro. Туннель дневного света устроен следующим образом: через купол, встроенный в крышу, дневной свет попадает в светоотражающую мягкую гофрированную трубу, заканчивающуюся на другом конце рассеивателем света и потолочным плафоном. Благодаря наличию рассеивателя в плафоне помещение умеренно освещается дневным светом. Световой туннель состоит из следующих элементов: купола, уплотняющего воротника, светоотражающей трубы (длиной 2,1 м), призматического прозрачного рассеивателя и декоративной рамки. Применение гибкой светоотражающей трубы позволяет легко обходить потенциальные препятствия. Максимально допустимая длина светоотражающей трубы в диаметре 350 мм составляет 400 см, а при диаметре 550 мм-600 см (более 500 см нужно использовать подтягиватели). В потолок монтируется плафон диаметром 35 см.

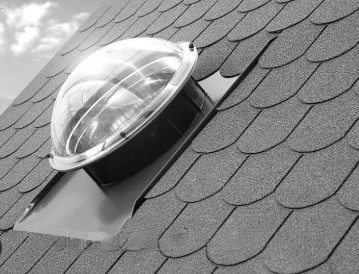

Купольный световой туннель с гибкой светоотбивающей трубой.

SFD-_с гибкой светоотбивающей трубой.
SFD-_/L с гибкой светоотбивающей трубой и с более широкими элементами для дополнительного природного освещения помещения непосредственно под местом монтажа светового туннеля.

Монтаж туннелей дневного света FAKRO

Первым этапом Монтажа туннелей дневного света является подготовка и расчёты. Чтобы расчитать площадь участка, который необходимо остеклить, можно воспользоваться формулой: 10 м² пола должен освещать один туннель.

Вторым этапом необходимо подготовить проем. Заметить местоположение световых туннелей на гидроизоляционной плёнке. Гидроизоляцию необходимо разрезать крест-накрест, учитывая на хлёстах по 10-25 сантиметров. Выворачивая их наружу, прикручивайте к раме или на обрешетку. Также наложите гидроизоляционные ворота.

Третий этап состоит в установке. В проем на крыше монтируется верхняя часть светового туннеля, в то же время в помещении монтируется нижняя часть, и они соединяются алюминиевой трубой, которую закрепляют фиксаторами.

Четвертый этап состоит в установке уплотнительного воротника. Его нужно установить по периметру туннеля; с одной стороны он прикрепляется степлером, с другой стороны короба – заводится под обрешетку.

Пятый этап последний и заключается в установке и креплении оклада. Устанавливается оклад в таковой последовательности: поначалу нижний гофрированный ворот, позже боковые элементы, далее верхняя часть оклада. Завершающий этап – установка накладок. Монтировать оклад нужно только по инструкции.
